金屬管浮子流量計是一種用于測量液體流量的儀器。該設備是基于安放在液體管道中的金屬管和浮子運動的物理現象來進行流量測量的。

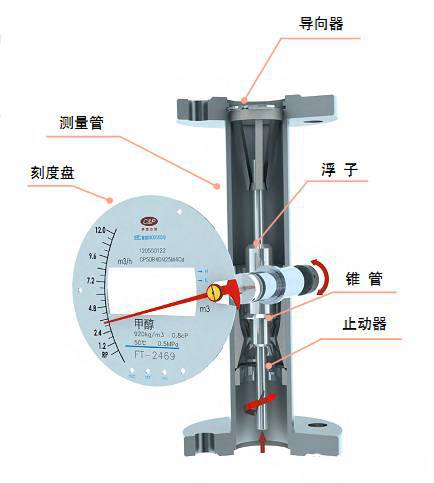

一、金屬管浮子流量計的組成

金屬管浮子流量計采用了金屬管和浮子的結構，通過根據浮子所受流體作用力的變化來確定流量大小。下面將介紹金屬管浮子流量計的主要組成部分：

1.金屬管：金屬管是金屬管浮子流量計的主體部分，通常由不銹鋼等耐腐蝕材料制成。金屬管內部呈現直線或彎曲形狀，其尺寸和形狀會影響流體的流速和壓力損失。

2.浮子：浮子是金屬管浮子流量計中的核心組成部分。它通常是一個圓柱形或球形的物體，可以在流體中自由浮動。浮子的密度比流體小，使其能夠漂浮在流體中，并且隨著流量的變化而上下移動。

3.導向裝置：導向裝置位于金屬管的上部和下部，用于引導浮子在金屬管中垂直運動，確保浮子在管內穩定浮動，并防止其偏離流體流動方向。

4.刻度板：刻度板是金屬管浮子流量計的重要部分，位于金屬管外部?？潭劝迳蠘?biāo)有刻度線，用于讀取浮子所在位置對應的流量值。

5.連接件與閥門：連接件和閥門用于將金屬管浮子流量計與管道系統連接，并控制流體的進出。它們通常由不銹鋼或其他耐腐蝕材料制成，以確保穩定的連接和可靠的密封。

6.傳感器與指示器：一些金屬管浮子流量計還配備了傳感器與指示器，用于實時監測流量并顯示在儀表盤上。這些組件可以提供更準確和方便的流量測量結果。

以上是金屬管浮子流量計的主要組成部分。通過浮子在金屬管中的浮動位置，結合相關的刻度線，可以確定流體的流量大小。金屬管浮子流量計具有結構簡單、操作方便、測量范圍廣等優點，因此在許多工業領域得到廣泛應用。

二、金屬管浮子流量計的工作原理

當流體通過金屬管時，流體對浮子產生的浮力與浮子的重力相互作用。浮力的大小取決于浮子置于流體中的深度，而這個深度又與流體流量有關。當流體流量增加時，浮子所受到的浮力也增加，使得浮子向上移動。相反，當流體流量減少時，浮子所受到的浮力減小，使得浮子向下移動。

為了讀取浮子的位置并轉化為流量數值，金屬管浮子流量計通常配備有讀數裝置。讀數裝置可以是刻度盤、指針或者傳感器等，用于顯示浮子所在的位置，并將其轉化為相應的流量數值。另外，金屬管浮子流量計還經常具有量程調節功能，用于根據實際需求調整測量范圍。

金屬管浮子流量計的測量精度受到多個因素的影響，包括浮子形狀、密度差、管道直徑、管道內壁光滑度以及流體的物理性質等。選用合適的浮子形狀和材料可以提高測量精度。此外，管道內壁的光滑度和管道直徑也會影響流體通過的阻力，從而對測量結果產生影響。因此，在使用金屬管浮子流量計時，需要根據實際情況進行校準和調整，以確保測量結果的準確性。
